I. Prelude

memset0
memset0
Sep 13, 2024

Introduction to Computer

Computer Organization

  • 计算机系统(computer system)
    • 软件(software)
    • 硬件(hardware)
      • CPU
        • 控制单元(control unit)
        • 数据通路(datapath)
          • Path: multiplexor
          • ALU: adder, multiplier
          • Registers
          • …
      • 内存(memory)
      • I/O 接口(interface)
        • Input: keyboard, mouse
        • Bidirectional: RS-232、USB
        • Output: VGA、LCD

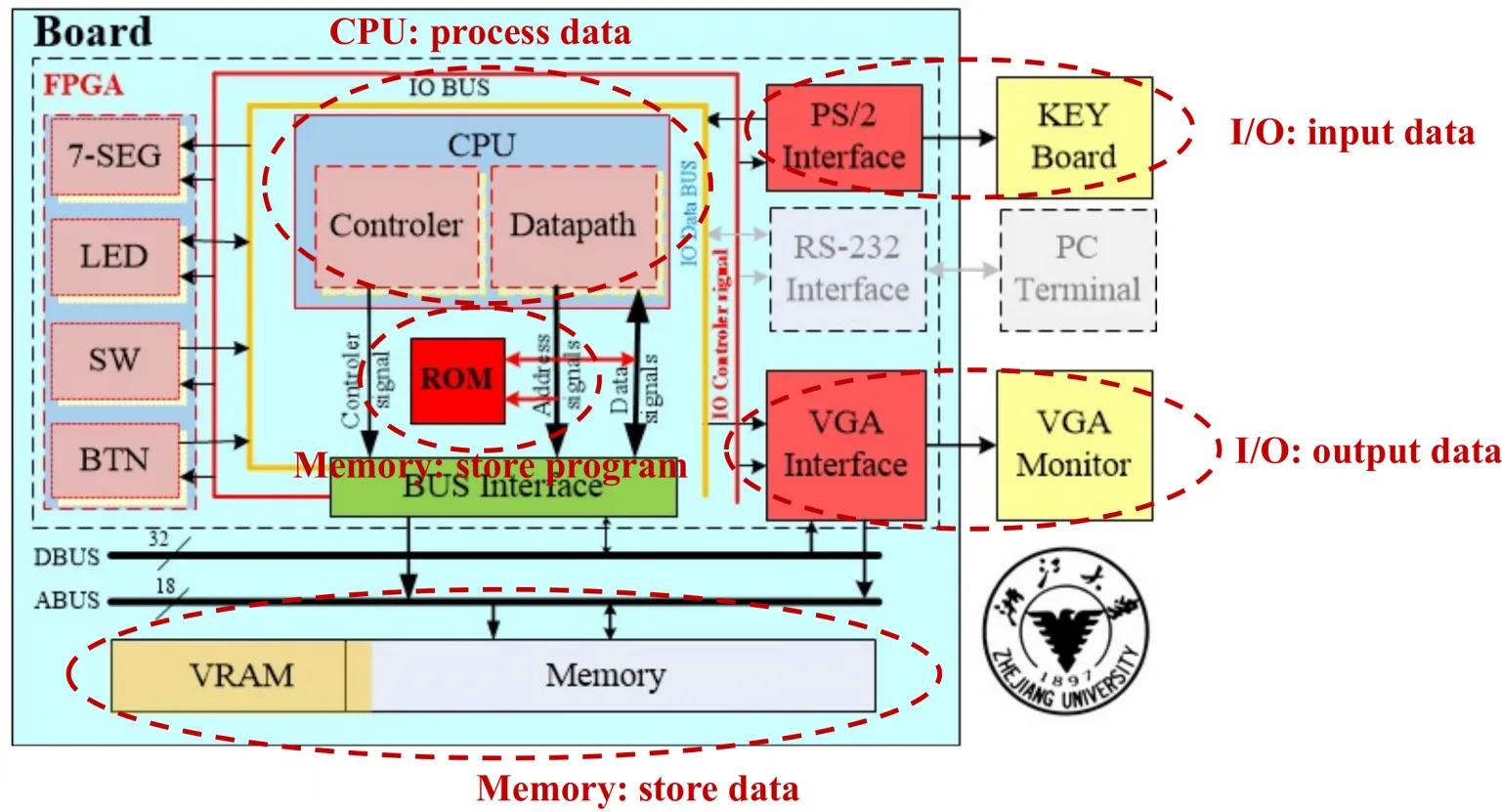

这个就是本课程实验部分大致的原理图。

Instruction Set

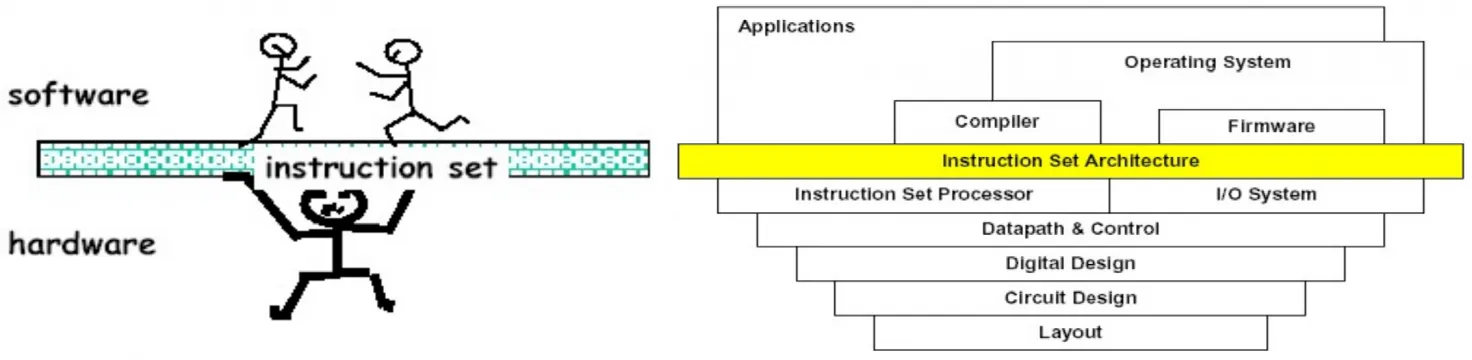

指令集(instruction set) 是连通软件和硬件之间的桥梁，我们将在 Chapter 2 中重点介绍这一部分。

Performance Measurement

  • 响应时间(response time) / 执行时间(execution time)：完成一个任务所花费的时间。
  • 吞吐率(throughput) / 带宽(bandwidth)：单位时间内完成的任务数量。

在本章节或者后面的章节中，我们可能会关注处理器的性能或改进前后的 性能提升(speedup)。

  • 性能(performance)：执行时间的倒数。PerformanceX=1Execution timeX\text{Performance}_X = \dfrac{1}{\text{Execution time}_X}。

  • 相对性能(relative performance)：XX 比 YY 快了几倍（XX is nn times faster than YY）n=PerformanceXPerformanceY=Execution timeYExecution timeXn=\dfrac{\text{Performance}_X}{\text{Performance}_Y} = \dfrac{\text{Execution time}_Y}{\text{Execution time}_X}.

  • 持续时间(elapsed time)：从任务开始到任务结束所花费的时间。

  • CPU 时间(CPU time)：该任务占用 CPU 的时间。

    • 用户 CPU 时间(user CPU time)：用户态的程序在 CPU 上运行的时间。
    • 系统 CPU 时间(system CPU time)：内核态的程序在 CPU 上运行的时间。

当我们衡量一条指令的 CPU 时间时：

  • 时钟周期(clock period / clock cycle time)：一个 时钟循环(clock cycle) 的持续时间。

    • e.g. 250 ps=0.25 ns=2.50×10−10 s250 \text{ ps} = 0.25 \text{ ns} = 2.50 \times 10^{-10} \text{ s}

  • 时钟频率(clock rate / clock frequency)：一秒内的时钟周期数。clock rate=1clock cycle time\text{clock rate} = \dfrac{1}{\text{clock cycle time}}。

    • e.g. 4 GHz=4000 MHz=4×109 Hz4 \text{ GHz} = 4000 \text{ MHz} = 4 \times 10^9 \text{ Hz}

  • 时钟周期数(clock cycles)：程序所需要的周期数。

    CPU time=CPU clock cycles×clock cycle time=CPU clock cyclesclock rate\displaystyle{\begin{aligned} \text{CPU time} &= \text{CPU clock cycles} \times \text{clock cycle time} \\ &= \frac{\text{CPU clock cycles}}{\text{clock rate}} \end{aligned}}

  • 指令数(instruction count, IC)：任务执行了多少条指令。

  • 周期数(clock cycles per instruction, CPI)：每条指令所需要的周期数量。一般 CPI 直接指 平均周期数(average clock cycles per instruction, Avg. CPI)，即所有指令的周期数的平均值。CPI 是由硬件实现决定的，在第四章会进一步讲到。

对于一个指令数为 IC\text{IC} 的程序，其：

clock cycles=IC×CPICPU time=IC×CPI×clock cycle time=IC×CPIclock rate\begin{aligned} \text{clock cycles} &= \text{IC} \times \text{CPI} \\ \text{CPU time} &= \text{IC} \times \text{CPI} \times \text{clock cycle time} = \dfrac{\text{IC} \times \text{CPI}}{\text{clock rate}} \end{aligned}

Three Walls

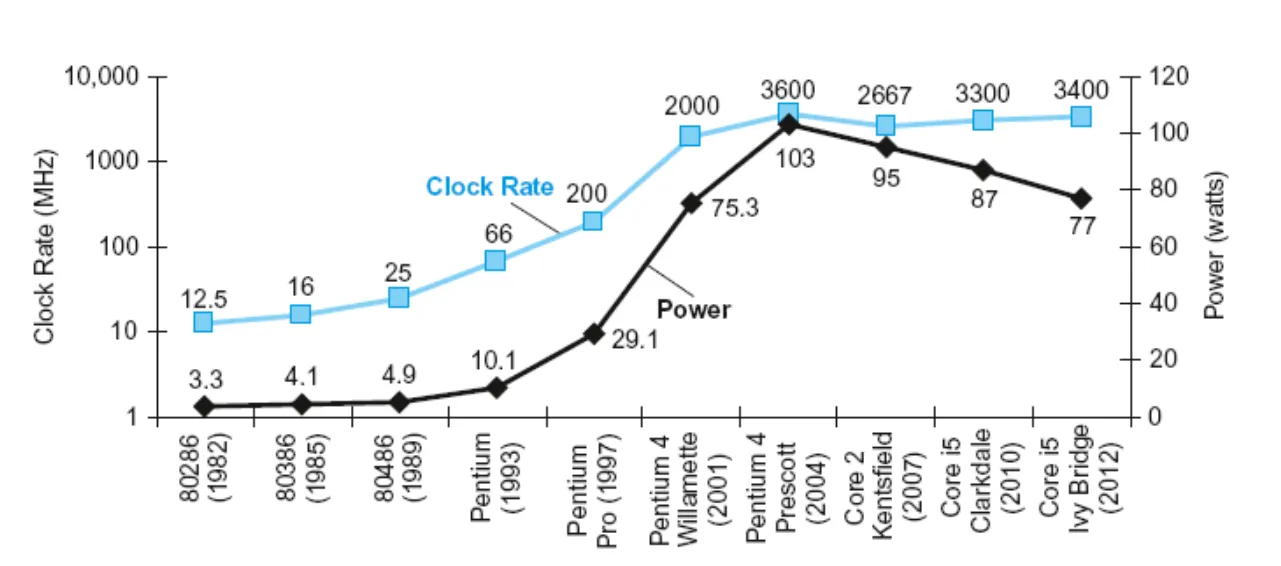

  • Power Wall：主频提高了很多，但功耗并没有得到这么多的提升，因为我们降低了工作电压 (5V-1V)。现在工作电压不能再降低了（否则泄漏电流占比太大），因此我们不能再提高功率了。以 CMOS IC technology 为例，其能耗(power) 公式为：（电容负载(capacitive load)）
Power=Capacitive load×Voltage2×Frequency\text{Power} = \text{Capacitive load} \times \text{Voltage}^2 \times \text{Frequency}

  • Memory Wall：Memory 的性能增长不如 CPU 的性能增长，大部分时间花在读写内存了。

  • ITP Wall：难以在单个进程的指令流中找到足够的并行性，以使性能更高的处理器核心保持忙碌。

MIPS

百万指令数每秒(Millions of Instructions Per Second, MIPS)：

MIPS=Instruction CountExecution Time×106=Instruction CountInstruction Count×CPIClock Rate×106=Clock RateCPI×106\begin{aligned} \text{MIPS} &= \dfrac{\text{Instruction Count}}{\text{Execution Time} \times 10^{6}}\\ &= \dfrac{\text{Instruction Count}}{\dfrac{\text{Instruction Count} \times \text{CPI}}{\text{Clock Rate}} \times 10^{6}}\\ &= \dfrac{\text{Clock Rate}}{\text{CPI} \times 10^{6}} \end{aligned}

但注意，只有在其他参数一致时 MIPS 才有比较意义，不同的 ISA 之间不能仅凭 MIPS 比较。

Pitfall: Amdahl’s Law

阿姆达尔定律(Amdahl’s Law) 用于计算系统某一部分性能提升后对整体性能的影响。它指出，系统整体性能的提升受限于系统中未被改进部分的性能。

Timproved=Taffectedimprovement factor+TunaffectedT_{\text{improved}} = \frac{T_{\text{affected}}}{\text{improvement factor}} + T_{\text{unaffected}}

  • 推论：make the common case fast

  • 注意：不是说 MIPS 越高性能就越好，因为 MIPS 没有考虑指令的复杂程度等等（如精简指令集 vs 复杂指令集）。MIPS 往往是用来描述同一个处理器或者同一个指令集对于任务的优化。

Eight Great Ideas

计算机组成与设计中的八大重要思想。

Design for Moore’s Law

设计紧跟摩尔定律。

摩尔定律(Moore’s Law)

Integrated circuit resources double every 18-24 months. 单芯片上所集成的晶体管资源每 18 至 24 个月翻一番。

  • Design for where it will be when finishes rather than design for where it starts.

Use Abstraction to Simplify Design

通过抽象化来简化设计，使设计更易于理解和管理。

  • 采用层次化、模块化的设计。

Make the Common Case Fast

加速大概率事件。

  • 如部分指令集设计中的 0 号寄存器。

Performance via Parallelism

通过并行提升性能。

Performance via Pipelining

通过流水线提升性能。

  • 换句话说就是，每个流程同时进行，只不过每一个流程工作的对象是时间上相邻的若干产品；
  • 相比于等一个产品完全生产完再开始下一个产品的生产，会快很多；
  • 希望每一个流程的时间是相对均匀的；

Performance via Prediction

通过预测提高性能。

  • 例如先当作  if()  条件成立，执行完内部内容，如果后来发现确实成立，那么直接 apply，否则就再重新正常做。
  • 这么做就好在（又或者说只有这种情况适合预测），预测成功了就加速了，预测失败了纠正的成本也不高。

Hierarchy of Memories

不同类型的存储器具有不同的速度和容量，不同层次使用不同类型的存储器以提高性能并节约成本。

  • Disk / Tape -> Main Memory(DRAM) -> L2-Cache(SRAM) -> L1-Cache(On-Chip) -> Registers

Dependability via Redundancy

通过冗余设计来提高系统的可靠性，确保单点故障不会导致系统崩溃。

  • 类似于卡车的多个轮胎，一个模块 down 了以后不会剧烈影响整个系统；

References

1
  1. [1]1 Prelude - 咸鱼暄的代码空间 (xuan-insr.github.io)https://xuan-insr.github.io/computer_organization/1_prelude/
